CK0620A2小型精密排刀式數控車床
CK0620A2小型精密排刀式數控車床
CK0620A2小型精密排刀式數控車床
CK0620A2小型精密排刀式數控車床

型號:CK0620A2

更新時間:2024-06-25 09:53:51

簡要描述:CK0620A2小型精密排刀式數控車床是根據廣大機械加工用戶的實際需要,開發的實用經濟型車床。它具有簡單實用、操作方便、加工精度高等特點,能實現直線、錐度、圓弧、螺紋等復雜的零件加工,特別適用零件形式復雜的單件和批量生產產品,如各種儀器、儀表、電子產品、微型元件、接插件、眼鏡、鐘表、打火機及各種五金小配件等。

詳細介紹

       CK0620A2小型精密排刀式數控車床是根據廣大機械加工用戶的實際需要,開發的實用經濟型車床。它具有簡單實用、操作方便、加工精度高等特點,能實現直線、錐度、圓弧、螺紋等復雜的零件加工,特別適用零件形式復雜的單件和批量生產產品,如各種儀器、儀表、電子產品、微型元件、接插件、眼鏡、鐘表、打火機及各種五金小配件等。該數控系統操作簡單、性能可靠。編程語言采用符合國際標準的ISO代碼,并根據具體情況進行了優化。自從該數控車床投入市場以來,用戶使用情況良好并獲得廣泛好評。

可調高度刀架,方便調刀和車削。

可搭載自動送料機,能夠廣泛適應自動化,生產線的生產。

合理布局,外形小巧占地面積少。

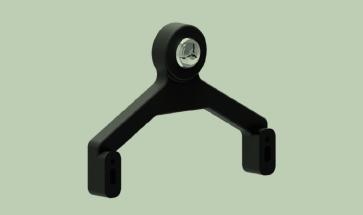

CK0620A2中心架



加裝中心架可香走心機一樣加工細長軸類,中心架夾頭大小可微調。

經濟型、易操作小型化數控車床。

CK0620A2加工樣品



適合加工儀器、儀表、電子接插件、光學、汽摩配、小五金等各種精密零件。

高性價比及完善的售后服務。



性能參數

機床參數
電源 電源額定電壓 三相交流380V 排刀系統 T型槽排刀式 共6把
電源額定頻率 50HZ 10*10方刀+16*16方刀 2把+2把
總輸入功率 3.2kW ER11/Φ16 2把
數控系統 BYSK YZ190
最小設定單位 0.001mm
X軸脈沖當量 0.0005mm 冷卻系統 切削油用電機功率 0.12kW
    冷卻箱容量 30L
Z軸脈沖當量 0.001mm 潤滑系統 馬達功率 40W
最大編程尺寸 ±9999.999 容量 2L
切削速度 1--4000mm/min 氣動系統 輸入壓縮空氣氣壓 0.4--0.6Mpa
X軸快速進給速度 15000mm/min

Z軸快速進給速度 18000mm/min 機床尺寸 長*寬*高 1120*990*1810
主軸 最大棒料直徑 Φ20mm 機床重量 700kg
主軸通孔直徑 Φ21mm 可選配置
最大旋轉直徑 Φ200mm
主軸中心離地面高度 1000mm
主軸轉速 0-5000r/min
主軸馬達功率 2.2kW
行程 X軸行程 300mm(直徑量)

Z軸行程 200mm
X軸伺服馬達功率 0.4kW

Z軸伺服馬達功率 0.4kW
滑軌形式 直線導軌

產品配置

機床配置
名稱 型號/規格 廠家
系統 YZ190 自制
主軸電機 2.2kW異步電機 德東
X軸電機 0.4kW絕對值伺服電機 匯川/臺達+總線
Z軸電機 0.4kW絕對值伺服電機 匯川/臺達+總線
X軸絲桿 333*1605 中國臺灣合資
Z軸絲桿 400*2006 中國臺灣合資
X軸導軌 HGH20 上銀/銀泰/THK
Z軸導軌 HGH20 上銀/銀泰/THK
    以上多種品牌同級別隨機
