詳細介紹

CK1107D走心式數控車床三軸均采用直線滾動導軌，由絕對值伺服電機驅動，直線式排刀結構具有快速換刀、精度高等特點，數控系統功能完善，操控簡易。配備自動送料機，可實現自動化生產。

●左右排刀結構，數量多換刀速度快，剛性好。

●能加工超細長的各種零件。

●合理布局，外型小巧占地面積少。

●添加雙頭臺階式動力頭，實現車銑復合化加工

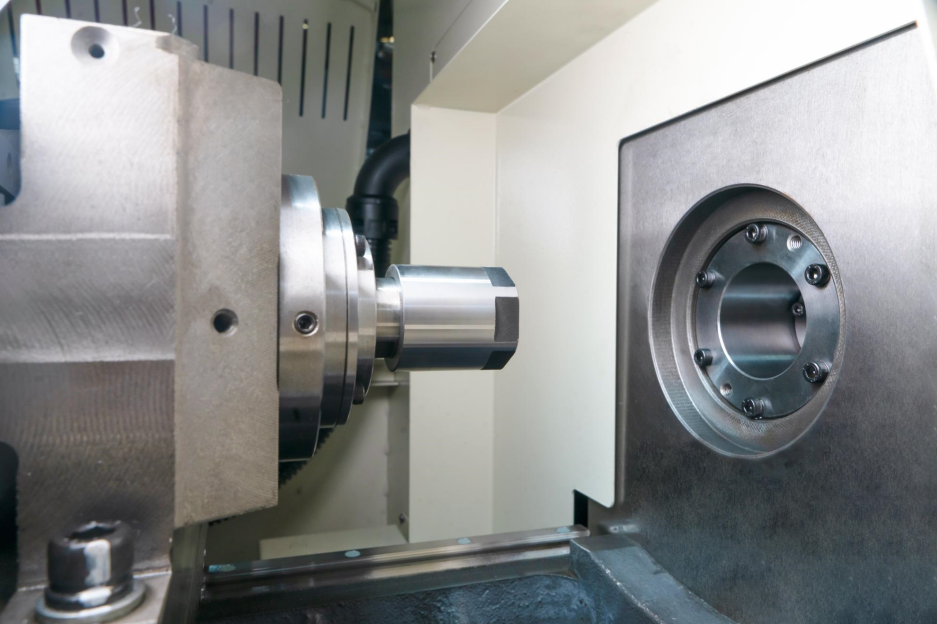

CK1107D內部結構圖 CK1107D加工樣品圖

性能參數

機床參數
電源	電源額定電壓	三相交流380V	排刀系統	排刀式	共9把
	電源額定頻率	50HZ		車削刀具	6把
	總輸入功率	3.5kW		刀具尺寸	8*8mm
數控系統	BYSK	YZ190		正面鉆孔	3把ER11/?16
	最小設定單位	0.001mm	側面動力頭	ER11	2把
	X軸脈沖當量	0.0005mm		轉速	0-6000r/min
	Y軸脈沖當量	0.001mm		功率	0.4kW
	Z軸脈沖當量	0.001mm	冷卻系統	切削油用電機功率	0.12kW
	最大編程尺寸	±9999.999	冷卻系統	冷卻箱容量	50L
	切削速度	1-4000mm/min	潤滑系統	馬達功率	25W
	X軸快速進給速度	18000mm/min	潤滑系統	容量	2L
	Y軸快速進給速度	18000mm/min	氣動系統	輸入壓縮空氣氣壓	0.4--0.6Mpa
	Z軸快速進給速度	18000mm/min	機床尺寸	長寬高	14808001630
主軸	最大棒料直徑	Φ7mm	機床尺寸	機床重量	750kg
	主軸通孔直徑	Φ9mm

	主軸中心離地面高度	890mm
	主軸轉速	0-7000r/min
	主軸馬達功率	1.5kW
行程	X軸行程	50mm（直徑量）	可選配置
	Y軸行程	100mm	可選配置
	Z軸行程	150mm	旋轉中心架		Z軸行程45mm
	X軸伺服馬達功率	0.4kW
	Y軸伺服馬達功率	0.4kW
	Z軸伺服馬達功率	0.4kW
	滑軌形式	直線導軌

產品配置

機床配置
名稱	型號/規格	廠家
系統	YZ190系統	自制
主軸電機	1.5KW絕對值伺服電機	匯川+總線
X軸電機	0.4kW絕對值伺服電機	匯川+總線
Y軸電機	0.4kW絕對值伺服電機	匯川+總線
Z軸電機	0.4kW絕對值伺服電機	匯川+總線
X軸絲桿	185*2006	中國臺灣合資
Y軸絲桿	245*2006	中國臺灣合資
Z軸絲桿	330*2006	中國臺灣合資
X軸導軌	HGH15	上銀/銀泰
Y軸導軌	HGH15	上銀/銀泰
Z軸導軌	HGH15	上銀/銀泰
		以上多種品牌同級別隨機
