型號:D20
更新時間:2024-06-25 10:02:50
簡要描述:? D20走心式數控車床三軸均采用直線滾動導軌,由絕對值伺服電機驅動,直線式排刀結構具有快速換刀的特點,數控系統功能完善,操控簡易。
D20走心式數控車床

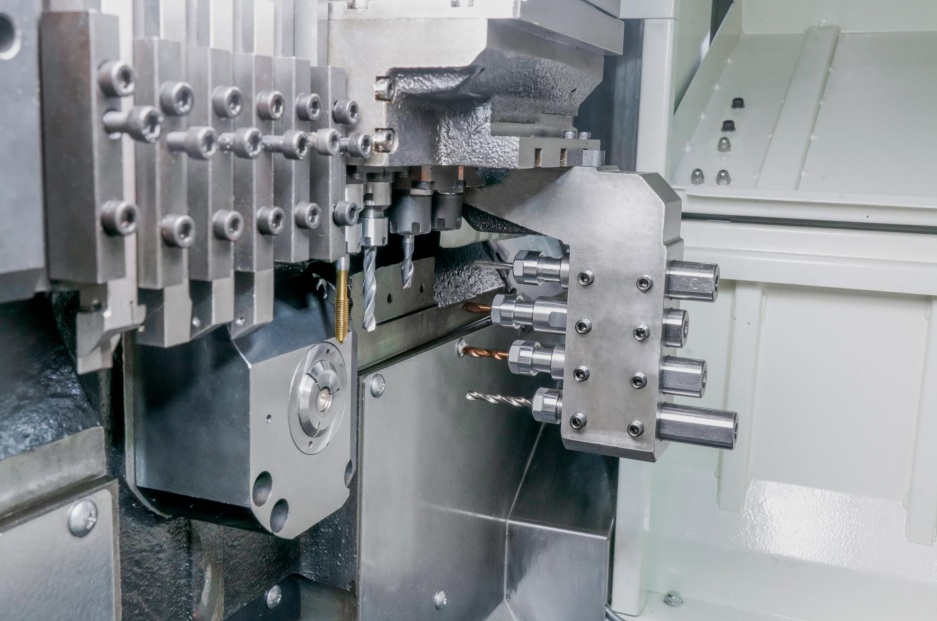

D20走心式數控車床三軸均采用直線滾動導軌,由絕對值伺服電機驅動,直線式排刀結構具有快速換刀的特點,數控系統功能完善,操控簡易。根據零件加工需要,可選配側面動力頭,實現鉆孔、銑削復合加工。配備自動送料機,可實現自動化生產。
•刀具數量多,交換速度快,能加工各類細長零件
•動力頭滿足車削、銑削復合化加工需求
•合理布局,外形小巧占地面積少
•導套結構可選擇固定導套切削,全行程無導套切削和回轉導套切削方式,滿足多樣化加工需求
•D20加工樣品
機床參數 | |||||
電源 | 電源額定電壓 | 三相交流380V | 排刀系統 | 排刀式 | 共10把 |
電源額定頻率 | 50HZ | 車削刀具 | 6把 | ||
總輸入功率 | 6kW | 刀具尺寸 | 12*12mm | ||
數控系統 | BYSK | YZ190 | 正面鉆孔 | 4把 | |
最小設定單位 | 0.001mm | 刀具尺寸 | ER16/?20mm | ||
X軸脈沖當量 | 0.0005mm | 側面動力頭 | 夾頭ER11+ER16 | 3+1把 | |
Y軸脈沖當量 | 0.001mm | 功率 | 0.75kW | ||
Z軸脈沖當量 | 0.001mm | 轉速 | 4000r/min | ||
最大編程尺寸 | ±9999.999 | 冷卻系統 | 切削油用電機功率 | 0.18kW | |
切削速度 | 1-4000mm/min | 冷卻箱容量 | 150L | ||
X軸快速進給速度 | 22000mm/min | 潤滑系統 | 馬達功率 | 25W | |
Y軸快速進給速度 | 22000mm/min | 容量 | 2L | ||
Z軸快速進給速度 | 22000mm/min | 氣動系統 | 輸入壓縮空氣氣壓 | 0.4--0.6Mpa | |
主軸 | 最大棒料直徑 | Φ20mm | 機床尺寸 | 長*寬*高 | 1910*1400*1920 |
主軸通孔直徑 | Φ24mm | 機床重量 | |||
可選配置 | |||||
主軸中心離地面高度 | 960mm | ||||
主軸轉速 | 0-6000r/min | 旋轉中心架 | 加旋轉中心架后Z軸行程 | 210mm | |
電主軸功率 | 2.2kW | ||||
行程 | X軸行程 | 140mm(直徑量) | 固定導套Z軸行程270/無導套Z軸行程330 | ||
Y軸行程 | 300mm | ||||
Z軸行程 | 330mm | ||||
X軸伺服馬達功率 | 0.75kW | ||||
Y軸伺服馬達功率 | 1kW | ||||
Z軸伺服馬達功率 | 1kW | ||||
滑軌形式 | 直線導軌 |
機床配置 | ||
名稱 | 型號/規格 | 廠家 |
系統 | YZ190 | 自制 |
電主軸 | 電主軸 | 自制 |
X軸電機 | 0.75kW絕對值伺服電機 | 匯川+總線 |
Y軸電機 | 1kW絕對值伺服電機 | 匯川+總線 |
Z軸電機 | 1kW絕對值伺服電機 | 匯川+總線 |
X軸絲桿 | 2510*584 | 上銀/銀泰/THK |
Y軸絲桿 | 2510*830 | 上銀/銀泰/THK |
Z軸絲桿 | 2010*270 | 上銀/銀泰/THK |
X軸導軌 | 20導軌加長滑塊 | 上銀/THK/力士樂 |
Y軸導軌 | 20導軌加長滑塊 | 上銀/THK/力士樂 |
Z軸導軌 | 25導軌加長滑塊 | 上銀/THK/力士樂 |
以上多種品牌同級別隨機 | ||
